Alapvető műszaki jellemzői a következők:
-
Rendkívül nagy sebességű centrifugális erő
A széles fordulatszám eléri a 28 000 fordulat/perc értéket, az elválasztási tényező pedig meghaladja a 19 800xg-t (GQ45), ami lényegesen jobb, mint a hagyományos centrifugáké. -
Precíziós elválasztási képesség
Akár 0,1 μm-es részecskéket is képes kezelni (például kolloid szennyeződéseket a kínai orvoslás kivonataiban). -
Moduláris kialakítás
A dob, a meghajtórendszer és a vezérlőrendszer testreszabható, hogy alkalmazkodjanak a különböző gyártási forgatókönyvekhez. -
GMP megfelelés
Tükörfényes rozsdamentes acél test (SUS304/316L), támogatja a CIP online tisztítást
Dobszerkezet optimalizálása:
-
Képarány szabályozás
A GQ105/125/150 dob effektív magasság/átmérő aránya eléri a 6-8:1 értéket, ami meghosszabbítja az anyag tartózkodási idejét és javítja az elválasztási pontosságot. -
Lerakódási térfogat osztályozás
0,4 litertől GQ45-től 10 literig GQ150-ig, amely lefedi a laboratóriumi nyommintákat az ipari minőségű folyamatos gyártási igényekig. -
Anyagfrissítés
Opcionális titánötvözet vagy Hastelloy dob, alkalmas erősen korrozív anyagokhoz (például savas és lúgos kivonatok).
Hajtás és vezérlőrendszer:
-
Nagy pontosságú energiaellátó rendszer
Svájci ABB motor német FAG csapágy, amely biztosítja a 20 000 fordulat/perc feletti fordulatszám stabilitását (GQ45/GQ75). -
Intelligens sebességszabályozás
Támogatja a fokozatmentes frekvenciakonverziós sebességszabályozást (0-28 000 r/min), és valós időben figyeli a centrifugális erőt és a hőmérsékletet az érintőképernyőn keresztül. -
Biztonsági védelem
A GQ150 robbanásbiztos motorral és nitrogéntöltő eszközzel van felszerelve, hogy megfeleljen a kémiai robbanásbiztos környezet követelményeinek.
Funkcionális skálázhatóság:
-
Hűtőrendszer
Opcionális hűtőspirál 0,5-1,3 m² hőelvezetési területtel az anyaghőmérséklet szabályozására (például hőérzékeny biológiai termékek). -
Kenési megoldás
Biztosítson zsíros kenést vagy olajmentes kenési rendszert a karbantartási gyakoriság csökkentése érdekében.

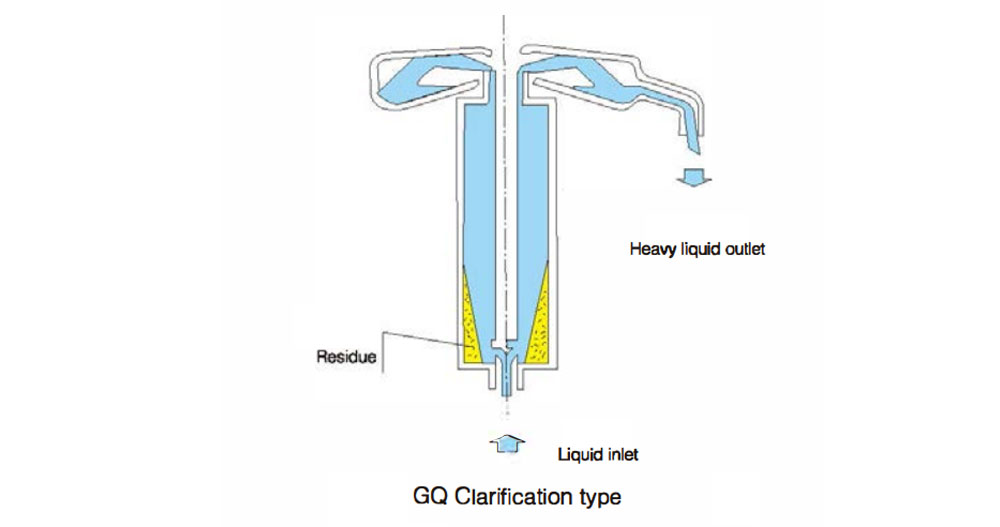

Részletes rajz
| Modell | TÁL | Áthaladási kapacitás (kg/h) | Motor teljesítmény (kw) | Motor fordulatszám (r/perc) | Mahinec súly (kg) | ||||
| Átmérő | Magasság | kötet | Forgási sebesség | Elválasztási tényező | |||||
| GF45 GQ45 | 45 | 280 | 0.45 | 25000-50000 | 60000 | 150 | 0.75 | 6000-12000 | 90 |
| GF75 GQ75 | 75 | 450 | 2.7 | 19000-21000 | 22500 | 500 | 1.5 | 2880 | 300 |
| GF105 GQ105 | 105 | 730 | 6 | 16300-19000 | 21000 | 1500 | 2.2 | 2880 | 480 |
| GF125 GQ125 | 125 | 730 | 7.4 | 14000-16000 | 18000 | 2000 | 3 | 2880 | 520 |
| GQ137 GF137 | 137 | 730 | 9 | 14000-15000 | 17000 | 3000 | 3 | 2880 | 550 |
| GF150 GQ150 | 142 | 730 | 10 | 14000-15000 | 17000 | 3000 | 3 | 2880 | 550 |
Kiválasztási méretek
| Feldolgozási skála | laboratóriumi szint (GQ45) → pilóta szint (GQ75) → ipari szint (GQ105/125/150). |
| Anyag jellemzői | nagy viszkozitás (válasszon GQ125-öt nagy képaránnyal), mikron méretű részecskék (válasszon GQ45/GQ75 nagy sebességgel). |
| Fenntartási költség | A GQ75/GQ105 támogatja a gyors dobcserét (2 órán belül), alkalmas gyakori anyagcserére |
